私家別墅電梯有機械和電氣倆大部分構成。私家別墅電梯的機械部分由驅動系統、轎廂和對重裝置、導向系統、開關門系統、機械安全保護系統5個子系統構成。私家別墅電梯的電氣部分由操作箱、控制柜等十多個電器部件及其連接線構成。
一、構成私家別墅電梯機械部分的5個子系統
1、驅動系統
電梯的驅動系統有強制驅動、液壓驅動、曳引驅動等不同的驅動方式。
2、轎廂和對重裝置
轎廂由轎架、轎廂、吊頂、稱重裝置構成。對重裝置又對重架和對重塊構成。
3、導向系統
導向系統由轎廂和對重導軌、轎廂和對重導軌固定架、轎廂和對重導靴等部件構成。
4、層門和轎門及其開關門系統
層門和轎門及其開關門系統有層門、轎門及層、轎門開關門機構和層門鎖構成。
5、機械安全保護系統
機械安全保護系統由機械安全保護系統設施和機械安全防護設施構成。
二、構成私家別墅電梯電氣部分的主要零部件
電氣主要部件由控制柜、操作箱、指層燈箱、召喚箱、換層平層裝置、倆端站限位裝置、轎頂檢修箱、底坑檢修箱等十多個電梯電器部件以及分散安裝在相關機械部件中與相關機械部件配合完成電梯預定功能的電梯零部件組成。

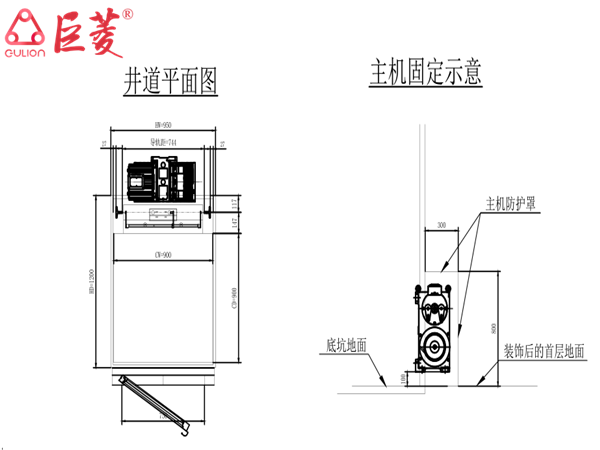

目前生產電梯產品種類繁多，而構成各類私家別墅電梯的主要零部件的規格參數可能不同。但它的名稱、所起的作用和安裝的位置則是基本相同的。下面由Gulion巨菱電梯有機電零部件在電梯機房、井道、層面的裝配關系和位置繪制分布示意圖如下：
